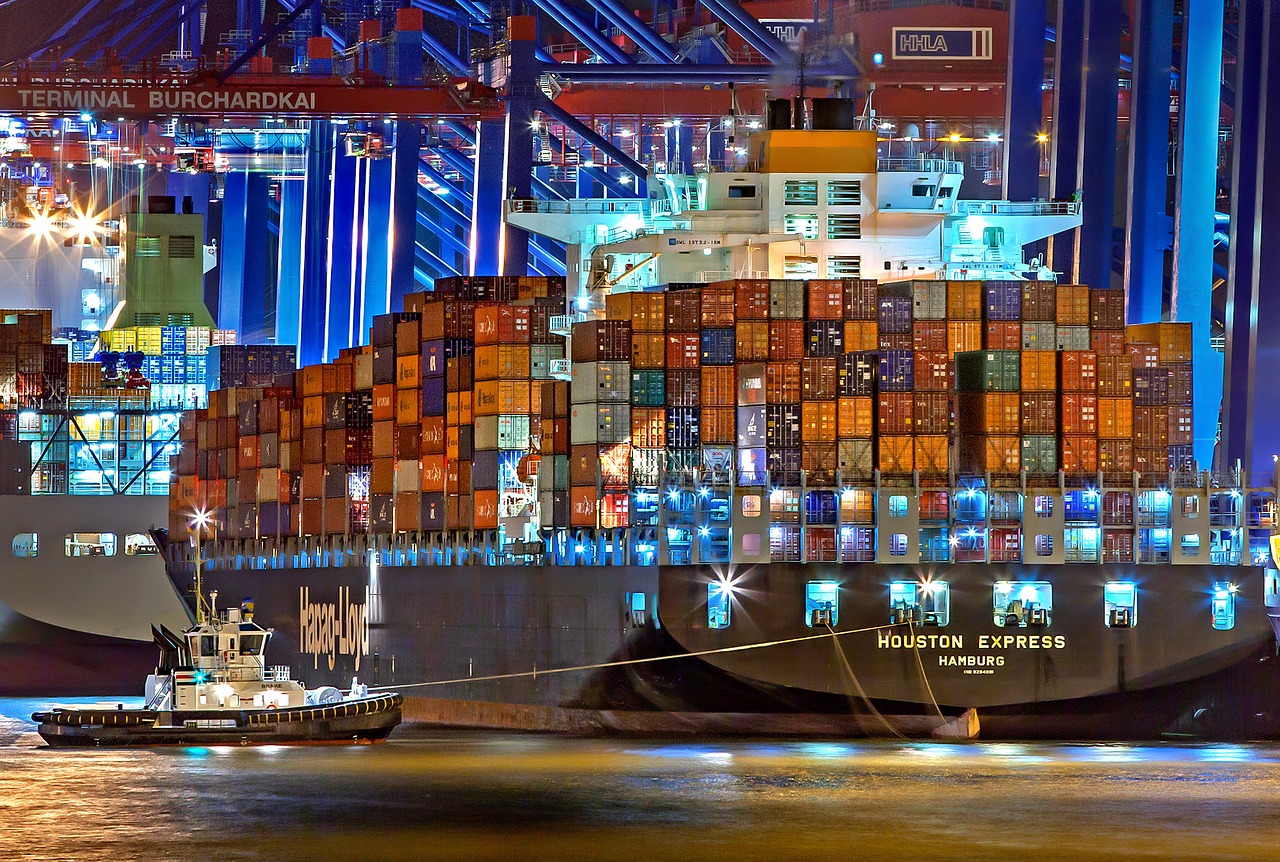

해상 컨테이너 운송에서 주로 사용되는 컨테이너는 ISO(International Standardization Organization: 국제 표준화 기구)에 의해 치수, 강도, 외형 등이 표준화되어 있습니다.
이 덕분에 세계 어느곳에서 보내거나 받아도 동일한 크기이므로 항구에서 내륙운송까지 운송을 효율적으로 할 수 있습니다. 이번에는 컨테이너 유형과 그 크기에 대해서 소개합니다.

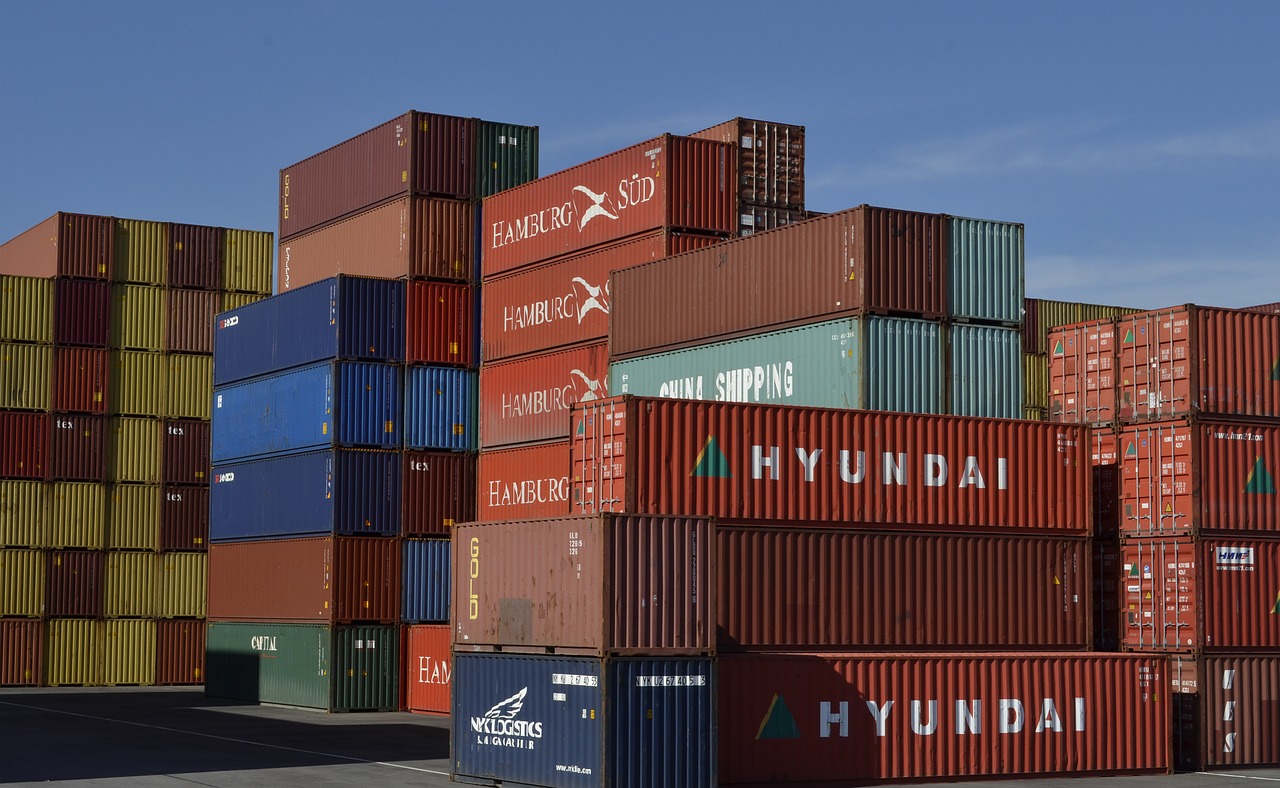

컨테이너 유형
컨테이너의 형상은, 그 사용 목적·구조로부터 다음과 같이 분류됩니다.

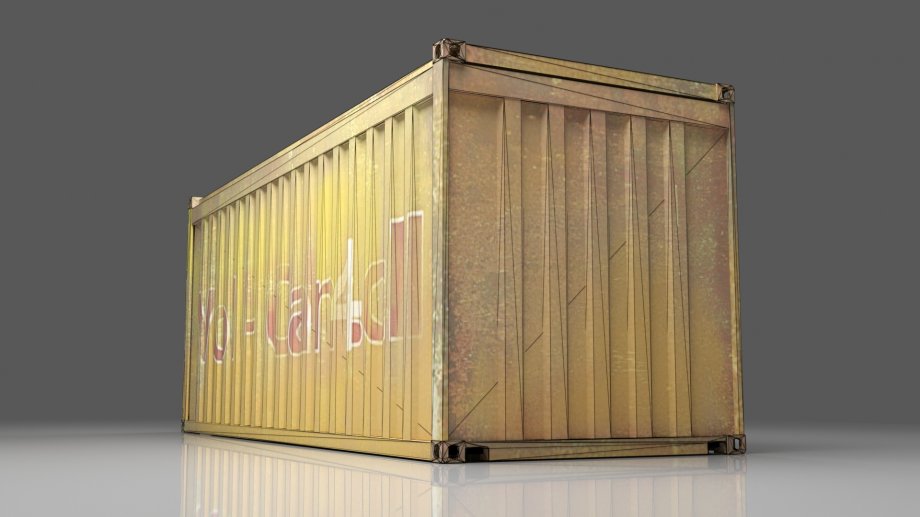

드라이 컨테이너(Dry Container)
드라이 컨테이너는 20ft와 40ft의 두 가지 종류가 있습니다. 40ft 드라이 컨테이너에는, 높이가 높은 하이큐브 컨테이너라고 불리는 종류가 있어, 해상 수송 컨테이너의 주류가 되고 있습니다. 외판은 스틸제이지만, 바닥면에는 크로스 멤버라고 불리는 골재 위에 합판이 깔려 있습니다.
특수 컨테이너
- (a) 냉동·냉장 컨테이너(Refrigerated Container <Reefer Container>)냉동·냉장 컨테이너에는 20ft와 40ft 하이큐브의 2종류가 있습니다.
- 냉동·냉장화물(과일, 야채, 고기, 어패류 등의 신선식품, 필름 등의 화성품)의 수송을 대상으로 해, 냉동·냉장 유닛을 내장, 소정 온도를 유지할 수 있습니다. 또한 제습 기능과 CA (Controlled Atmosphere) 기능 등의 신선도 유지 기능이 부가 된 냉동 · 냉장 컨테이너도 있습니다.
- (b) 오픈 탑 컨테이너(Open Top Container)오픈 탑 컨테이너에는 20ft와 40ft의 두 종류가 있습니다.
- 부피가 높은 물건, 중량물의 운송을 대상으로 하고, 지붕 부분을 개방하는 것으로, 상부로부터의 하역을 가능하게 하고 있습니다.
- (c) 플랫 랙 컨테이너(Flat Rack Container)플랫 랙 컨테이너에는 20ft와 40ft의 두 종류가 있습니다.
- 장척물, 중량물, 또는 컨테이너 포장할 수 없는 대형화물을 대상으로 하고, 지붕 부분, 양측면, 문면을 가지지 않고 좌우 및 상방으로부터 하역이 가능한 구조로 되어 있습니다. 하단 사이드 레일, 코너 포스트, 플로어 등에 다수의 래싱 링이 있어, 대형 화물의 고정을 견고하게 합니다.
- (d) 탱크 컨테이너(Tank Container)위험물을 탱크 컨테이너로 수송하는 경우, 원칙적으로 충전율 80% 이상, 95% 이내에 들어가는 규정(IMDG)이 있습니다.
- 액체 식료품, 액체 화학약품 등의 액체화물을 대상으로 하고, 강제 프레임 내에 탱크를 격납한 구조로 되어 있습니다.
덧붙여 해상 수송용 컨테이너에는 CSC 조약(※)에 근거해 반드시 CSC 안전 승인판(CSC Plate)이 설치되어 컨테이너의 소유자, 타입, 사이즈, 컨테이너 번호를 일목요연하게 알 수 있게 되어 있습니다. 이 CSC 안전 승인판(승인 기한내)이 없으면 해상 수송용으로 사용할 수 없습니다.
※CSC 조약: 1972년 제네바 유엔 유럽 본부에서 채택된 안전한 컨테이너에 관한 국제 조약(International Convention for Safe Containers, 1972)
컨테이너 크기
주요 컨테이너의 사이즈는 아래와 같습니다.
20피트 컨테이너 사이즈
길이 6,058mm x 넓이 2,438mm x 높이 2,591mm
40피트 컨테이너 사이즈
길이 12,192mm x 넓이 2,438mm x 높이 2,591mm
40피트 하이큐브 컨테이너 사이즈
길이 12,192mm x 넓이 2,438mm x 높이 2,896mm
세부 드라이 컨테이너의 크기
| 종류(Type) | 20' Dry | 40' Dry | 40' High Cube | |
| 외부 치수 (External Dim) | 길이(L) | 6,058mm | 12,192mm | 12,192mm |
| 폭(W) | 2,438mm | 2,438mm | 2,438mm | |
| 높이(H) | 2,591mm | 2,591mm | 2,896mm | |
| 내부 치수(Internal Dim) | 길이(L) | 5,898mm | 12,032mm | 12,032mm |
| 폭(W) | 2,350mm | 2,350mm | 2,350mm | |
| 높이(H) | 2,390mm | 2,390mm | 2,695mm | |
| 내용량(Interior Cap) | 33.1m3 _ | 67.6m3 _ | 76.2m 3 | |
| 도어 개방 치수(Door Open) | 폭(W) | 2,340mm | 2,340mm | 2,340mm |
| 높이(H) | 2,280mm | 2,280mm | 2,585mm | |
| 자중(Tare Weight) | 2,200kg | 3,740kg | 3,830kg | |
| 최대 적재 중량(Payload) | 28,280kg | 26,740kg | 26,650kg/28,670kg | |
| 최대 총 중량(Gross Weight) | 30,480kg | 30,480kg | 30,480kg/32,500kg | |
상기 컨테이너의 길이·높이·무게 등은 참고치로, 각 컨테이너 메이커나 선사에 의해서 약간 다릅니다. 자세한 내용은 확인해야합니다.
세부 냉동 컨테이너의 크기
| 종류(Type) | 20' Reefer | 40'High Cube Reefer | |
| 외부 치수 (External Dim) | 길이(L) | 6,058mm | 12,192mm |
| 폭(W) | 2,438mm | 2,438mm | |
| 높이(H) | 2,591mm | 2,896mm | |
| 내부 치수 (Internal Dim) | 길이(L) | 5,456mm | 11,590mm |
| 폭(W) | 2,288mm | 2,284mm | |
| 높이(H) | 2,263mm | 2,544mm | |
| 내용량 (Interior Cap) | 28.2m 3 | 67.5m3 _ | |
| 도어 개방 치수 (Door Open) | 폭(W) | 2,290mm | 2,290mm |
| 높이(H) | 2,221mm | 2,502mm | |
| 자중 (Tare Weight) | 2,910kg | 4,520kg | |
| 최대 적재 중량(Payload) | 27,570kg | 29,480kg | |
| 최대 총 중량(Gross Weight) | 38,480kg | 34,000kg | |
콘테이너 규격 은 참고치로, 각 컨테이너 메이커나 선사에 의해서 약간 다릅니다. 자세한 내용은 확인해야합니다.
